DIN 417 ГОСТ 1478-93
| Винт DIN 417 M 3x 5 14H / ГОСТ 1478-93 (500) | 500 шт. | уточняйте у менеджера |
| Винт DIN 417 M 3x 6 14H / ГОСТ 1478-93 (100) | 100 шт. | уточняйте у менеджера |
| Винт DIN 417 M 3x 8 14H / ГОСТ 1478-93 (100) | 100 шт. | уточняйте у менеджера |
| Винт DIN 417 M 3x 10 14H / ГОСТ 1478-93 (100) | 100 шт. | уточняйте у менеджера |
| Винт DIN 417 M 3x 12 14H / ГОСТ 1478-93 (100) | 100 шт. | уточняйте у менеджера |
| Винт DIN 417 M 3x 14 14H / ГОСТ 1478-93 (200) | 200 шт. | уточняйте у менеджера |
| Винт DIN 417 M 3x 16 14H / ГОСТ 1478-93 (200) | 200 шт. | уточняйте у менеджера |
| Винт DIN 417 M 4x 5 14H / ГОСТ 1478-93 (100) | 100 шт. | уточняйте у менеджера |
| Винт DIN 417 M 4x 6 14H / ГОСТ 1478-93 (100) | 100 шт. | уточняйте у менеджера |
| Винт DIN 417 M 4x 8 14H / ГОСТ 1478-93 (100) | 100 шт. | уточняйте у менеджера |
| Винт DIN 417 M 4x 10 14H / ГОСТ 1478-93 (200) | 200 шт. | уточняйте у менеджера |
| Винт DIN 417 M 4x 12 14H / ГОСТ 1478-93 (200) | 200 шт. | уточняйте у менеджера |
| Винт DIN 417 M 4x 14 14H / ГОСТ 1478-93 (200) | 200 шт. | уточняйте у менеджера |
| Винт DIN 417 M 4x 16 14H / ГОСТ 1478-93 (200) | 200 шт. | уточняйте у менеджера |
| Винт DIN 417 M 4x 18 14H / ГОСТ 1478-93 (200) | 200 шт. | уточняйте у менеджера |
| Винт DIN 417 M 4x 20 14H / ГОСТ 1478-93 (200) | 200 шт. | уточняйте у менеджера |
| Винт DIN 417 M 4x 25 14H / ГОСТ 1478-93 (200) | 200 шт. | уточняйте у менеджера |
| Винт DIN 417 M 4x 30 14H / ГОСТ 1478-93 (200) | 200 шт. | уточняйте у менеджера |
| Винт DIN 417 M 5x 6 14H / ГОСТ 1478-93 (200) | 200 шт. | уточняйте у менеджера |
| Винт DIN 417 M 5x 8 14H / ГОСТ 1478-93 (200) | 200 шт. | уточняйте у менеджера |
| Винт DIN 417 M 5x 10 14H / ГОСТ 1478-93 (200) | 200 шт. | уточняйте у менеджера |
| Винт DIN 417 M 5x 12 14H / ГОСТ 1478-93 (100) | 100 шт. | уточняйте у менеджера |
| Винт DIN 417 M 5x 14 14H / ГОСТ 1478-93 (100) | 100 шт. | уточняйте у менеджера |
| Винт DIN 417 M 5x 16 14H / ГОСТ 1478-93 (100) | 100 шт. | уточняйте у менеджера |
| Винт DIN 417 M 5x 18 14H / ГОСТ 1478-93 (100) | 100 шт. | уточняйте у менеджера |
| Винт DIN 417 M 5x 20 14H / ГОСТ 1478-93 (100) | 100 шт. | уточняйте у менеджера |
| Винт DIN 417 M 5x 25 14H / ГОСТ 1478-93 (100) | 100 шт. | уточняйте у менеджера |
| Винт DIN 417 M 5x 30 14H / ГОСТ 1478-93 (100) | 100 шт. | уточняйте у менеджера |
| Винт DIN 417 M 5x 35 14H / ГОСТ 1478-93 (100) | 100 шт. | уточняйте у менеджера |
| Винт DIN 417 M 6x 8 14H / ГОСТ 1478-93 (100) | 100 шт. | уточняйте у менеджера |
| Винт DIN 417 M 6x 10 14H / ГОСТ 1478-93 (100) | 100 шт. | уточняйте у менеджера |
| Винт DIN 417 M 6x 12 14H / ГОСТ 1478-93 (100) | 100 шт. | уточняйте у менеджера |
| Винт DIN 417 M 6x 14 14H / ГОСТ 1478-93 (100) | 100 шт. | уточняйте у менеджера |
| Винт DIN 417 M 6x 16 14H / ГОСТ 1478-93 (100) | 100 шт. | уточняйте у менеджера |
| Винт DIN 417 M 6x 18 14H / ГОСТ 1478-93 (100) | 100 шт. | уточняйте у менеджера |
| Винт DIN 417 M 6x 20 14H / ГОСТ 1478-93 (100) | 100 шт. | уточняйте у менеджера |
| Винт DIN 417 M 6x 25 14H / ГОСТ 1478-93 (100) | 100 шт. | уточняйте у менеджера |
| Винт DIN 417 M 6x 30 14H / ГОСТ 1478-93 (100) | 100 шт. | уточняйте у менеджера |
| Винт DIN 417 M 6x 35 14H / ГОСТ 1478-93 (100) | 100 шт. | уточняйте у менеджера |
| Винт DIN 417 M 6x 40 14H / ГОСТ 1478-93 (50) | 50 шт. | уточняйте у менеджера |
| Винт DIN 417 M 8x 10 14H / ГОСТ 1478-93 (100) | 100 шт. | уточняйте у менеджера |
| Винт DIN 417 M 8x 12 14H / ГОСТ 1478-93 (100) | 100 шт. | уточняйте у менеджера |
| Винт DIN 417 M 8x 14 14H / ГОСТ 1478-93 (100) | 100 шт. | уточняйте у менеджера |
| Винт DIN 417 M 8x 16 14H / ГОСТ 1478-93 (100) | 100 шт. | уточняйте у менеджера |
| Винт DIN 417 M 8x 18 14H / ГОСТ 1478-93 (100) | 100 шт. | уточняйте у менеджера |
| Винт DIN 417 M 8x 20 14H / ГОСТ 1478-93 (100) | 100 шт. | уточняйте у менеджера |
| Винт DIN 417 M 8x 25 14H / ГОСТ 1478-93 (100) | 100 шт. | уточняйте у менеджера |
| Винт DIN 417 M 8x 30 14H / ГОСТ 1478-93 (50) | 50 шт. | уточняйте у менеджера |
| Винт DIN 417 M 8x 35 14H / ГОСТ 1478-93 (50) | 50 шт. | уточняйте у менеджера |
| Винт DIN 417 M 8x 40 14H / ГОСТ 1478-93 (50) | 50 шт. | уточняйте у менеджера |
| Винт DIN 417 M 8x 40 14H оцинк / ГОСТ 1478-93 (50) | 50 шт. | уточняйте у менеджера |
| Винт DIN 417 M 8x 45 14H / ГОСТ 1478-93 (50) | 50 шт. | уточняйте у менеджера |
| Винт DIN 417 M 8x 45 14H оцинк / ГОСТ 1478-93 (50) | 50 шт. | уточняйте у менеджера |
| Винт DIN 417 M 8x 50 14H / ГОСТ 1478-93 (50) | 50 шт. | уточняйте у менеджера |
| Винт DIN 417 M 8x 50 14H оцинк / ГОСТ 1478-93 (50) | 50 шт. | уточняйте у менеджера |
| Винт DIN 417 M 8x 60 14H / ГОСТ 1478-93 (50) | 50 шт. | уточняйте у менеджера |
| Винт DIN 417 M 10x 10 14H / ГОСТ 1478-93 (50) | 50 шт. | уточняйте у менеджера |
| Винт DIN 417 M 10x 12 14H / ГОСТ 1478-93 (50) | 50 шт. | уточняйте у менеджера |
| Винт DIN 417 M 10x 14 14H / ГОСТ 1478-93 (50) | 50 шт. | уточняйте у менеджера |
| Винт DIN 417 M 10x 16 14H / ГОСТ 1478-93 (50) | 50 шт. | уточняйте у менеджера |
| Винт DIN 417 M 10x 20 14H / ГОСТ 1478-93 (50) | 50 шт. | уточняйте у менеджера |
| Винт DIN 417 M 10x 25 14H / ГОСТ 1478-93 (50) | 50 шт. | уточняйте у менеджера |
| Винт DIN 417 M 10x 30 14H / ГОСТ 1478-93 (50) | 50 шт. | уточняйте у менеджера |
| Винт DIN 417 M 10x 35 14H / ГОСТ 1478-93 (50) | 50 шт. | уточняйте у менеджера |
| Винт DIN 417 M 10x 40 14H / ГОСТ 1478-93 (25) | 25 шт. | уточняйте у менеджера |
| Винт DIN 417 M 10x 45 14H / ГОСТ 1478-93 (25) | 25 шт. | уточняйте у менеджера |
| Винт DIN 417 M 10x 50 14H / ГОСТ 1478-93 (25) | 25 шт. | уточняйте у менеджера |
| Винт DIN 417 M 10x 60 14H / ГОСТ 1478-93 (25) | 25 шт. | уточняйте у менеджера |
| Винт DIN 417 M 12x 12 14H / ГОСТ 1478-93 (50) | 50 шт. | уточняйте у менеджера |
| Винт DIN 417 M 12x 14 14H / ГОСТ 1478-93 (50) | 50 шт. | уточняйте у менеджера |
| Винт DIN 417 M 12x 16 14H / ГОСТ 1478-93 (50) | 50 шт. | уточняйте у менеджера |
| Винт DIN 417 M 12x 16 14H оцинк / ГОСТ 1478-93 (50) | 50 шт. | уточняйте у менеджера |
| Винт DIN 417 M 12x 20 14H / ГОСТ 1478-93 (50) | 50 шт. | уточняйте у менеджера |
| Винт DIN 417 M 12x 20 14H оцинк / ГОСТ 1478-93 (50) | 50 шт. | уточняйте у менеджера |
| Винт DIN 417 M 12x 25 14H / ГОСТ 1478-93 (50) | 50 шт. | уточняйте у менеджера |
| Винт DIN 417 M 12x 30 14H / ГОСТ 1478-93 (50) | 50 шт. | уточняйте у менеджера |
| Винт DIN 417 M 12x 35 14H / ГОСТ 1478-93 (50) | 50 шт. | уточняйте у менеджера |
| Винт DIN 417 M 12x 40 14H / ГОСТ 1478-93 (50) | 50 шт. | уточняйте у менеджера |
| Винт DIN 417 M 12x 45 14H / ГОСТ 1478-93 (50) | 50 шт. | уточняйте у менеджера |
| Винт DIN 417 M 12x 50 14H / ГОСТ 1478-93 (25) | 25 шт. | уточняйте у менеджера |
| Винт DIN 417 M 12x 50 14H оцинк / ГОСТ 1478-93 (25) | 25 шт. | уточняйте у менеджера |
| Винт DIN 417 M 12x 60 14H / ГОСТ 1478-93 (25) | 25 шт. | уточняйте у менеджера |
Количество, внешний вид и характеристики могут отличаться от опубликованной информации на сайте.
Сайт не является интернет-магазином, вся информация на сайте предоставлена в ознакомительных целях.
При отсутствии нужного вам размера или вида крепежа уточняйте менеджера по телефону, на сайте может быть не полный перечень размеров и видов крепежа.
Винт ГОСТ 1478
ГОСТ 1478 оговаривает производство установочных винтов классами точности А и В. Выпускаются они с прямым шлицом и имеют диаметр от М1,6 до М12. Изготавливают данные винты с полностью нарезанной резьбой и только с крупным (основным) шагом резьбы.
В отличии от других подобных винтов метизы ГОСТ 1478 93 для фиксации на конце имеют цилиндрическое окончание.
По конфигурации они делятся на два типа:
с прямым концом в области шлица;
с радиусным концом в области шлица.
Длинна винта ГОСТ 1478 подбирается из стандартных длин в зависимости от диаметра. Минимальная длинна составляет 2 мм, а максимально допускаемая 60 мм. Например, для винта М5 стандартная длинна будет выбираться из диапазона 8 мм – 25 мм.
Механические свойства винтов зависят от материала, из которого они изготовлены. Винты изготавливают:
из углеродистой стали группы материалов 14Н, 22Н, 33Н, 45Н;
корррозионностойкой стали 21 – 26;
цветные сплавы 31 – 35.
Изделия ГОСТ 1478 выпускаются с защитными покрытиями:
цинковым хроматированным;
никелевым;
окисным;
пропитанным маслом;
фосфатным;
или без покрытия.
Допускается нанесения других видов покрытий по соглашению потребителя и производителя.
Наличие цилиндрического окончания предусматривает изготовление посадочного отверстия для винта в базовой детали. Это несколько усложняет процесс сборки, но обеспечивает несравнимо большую прочность получаемого соединения чем с винтами, не имеющими проточенного окончания.
DIN 417
Имеется у ГОСТ 1478 аналог DIN 417, который оговаривает выпуск винтов немного большими размерами от М3 до М16 и пределами длин от 5 мм до 60 мм.
Выпускают DIN 417 из углеродистой стали 14Н, 22Н и нержавеющей стали А2 ил А4 – кислотоустойчивая сталь.
Для защиты от коррозии данные виты покрывают различными защитными покрытиями такими как цинковое, никелевое, окисное в масле.
Хоть винты DIN 417 и имеют плоский шлиц, не позволяющий затянуть их с большими усилиями, данный недостаток компенсируется проточенным окончанием, которое в зависимости от диаметра винта входит в соединяемую деталь на глубину от 1 мм до 6 мм.
Данные винты массово применяют для фиксации деталей вращения предохраняя их от осевых смешений.
К примеру, таким образом крепятся на валах различные звездочки, полумуфты, шкивы. Процесс монтажа довольно прост, детали выставляются согласно техническим требованиям затем размечается отверстие, в которое будет входить винт и сверлится на необходимую глубину, после весь узел собирается и фиксируется винтом.
Малые размеры и отсутствие головки позволяют на одной детали установить несколько установочных винтов DIN 417. Допустим, один винт будет фиксировать ступицу звездочки или шкива на валу, а второй ставится для фиксации шпонки в шпоночном пазе, предотвращая ее выпадение.

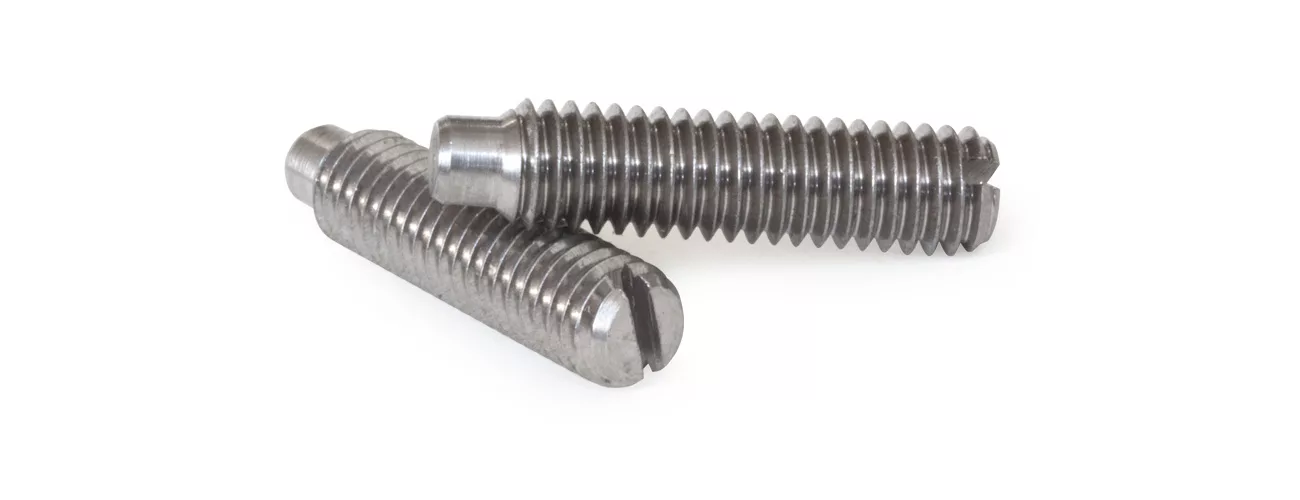

Установочный винт DIN 417
Винтовые соединения начали применяться очень давно, и на протяжении всей истории своего существования они совершенствовались. В настоящий момент существует большое разнообразие винтов, имеющих разное назначение. По этому критерию их можно разделить на две обширные категории: крепёжные и установочные. Одним из наиболее востребованных видов изделий во второй группе является DIN 417. Этому немецкому стандарту соответствует отечественный ГОСТ 1478.
Назначение и особенности
Предназначен винт DIN 417 для того, чтобы скрепить детали и зафиксировать их в определённом положении. Отличительной характеристикой этого вида метизов является наличие резьбы по всей длине стержня. При этом головка, как таковая, у таких изделий отсутствует.
Шлиц располагается непосредственно на верхнем торце винта. ГОСТ 1478 предусматривает наличие прямой прорези, предназначенной под плоскую отвёртку. Второй торец имеет цилиндрическую форму. Это гарантирует простую фиксацию деталей. Использовать такие крепёжные изделия можно в сочетании с другими элементами, подходящими по геометрическим параметрам.
Изготовление и направления использования
Производители применяют для создания такой продукции различные материалы:
- высокопрочные стали;
- нержавеющие стали с прочностью не ниже 21-26 класса.
Допустимо изготовление винтов и из цветных сплавов. Класс точности установочных винтов должен соответствовать уровню А и В. Монтаж винтов DIN 417 не требует особых усилий. Необходимо в резьбовое соединение внешней детали вкрутить установочный винт. Он проходит через все изделия. Затяжка винта выполняется на внешней детали.
ГОСТ 1478 подразумевает, что такой тип винтов широко используется во многих отраслях промышленности, в том числе в приборо- и машиностроении. Кроме того, они востребованы в разных сферах строительства, в том числе и бытовом. Применение их не только удобно, но и экономически оправданно.
