DIN 705
| Кольцо установочное DIN 705 A10 нерж 1.4305 (A1) (10) | 10 шт. | уточняйте у менеджера |
| Кольцо установочное DIN 705 A12 оцинк (10) | 10 шт. | уточняйте у менеджера |
| Кольцо установочное DIN 705 A14 нерж 1.4305 (A1) (10) | 10 шт. | уточняйте у менеджера |
| Кольцо установочное DIN 705 A20 нерж 1.4305 (A1) (10) | 10 шт. | уточняйте у менеджера |
| Кольцо установочное DIN 705 A20 оцинк (10) | 10 шт. | уточняйте у менеджера |
| Кольцо установочное DIN 705 A28 оцинк (10) | 10 шт. | уточняйте у менеджера |
Количество, внешний вид и характеристики могут отличаться от опубликованной информации на сайте.
Сайт не является интернет-магазином, вся информация на сайте предоставлена в ознакомительных целях.
При отсутствии нужного вам размера или вида крепежа уточняйте менеджера по телефону, на сайте может быть не полный перечень размеров и видов крепежа.

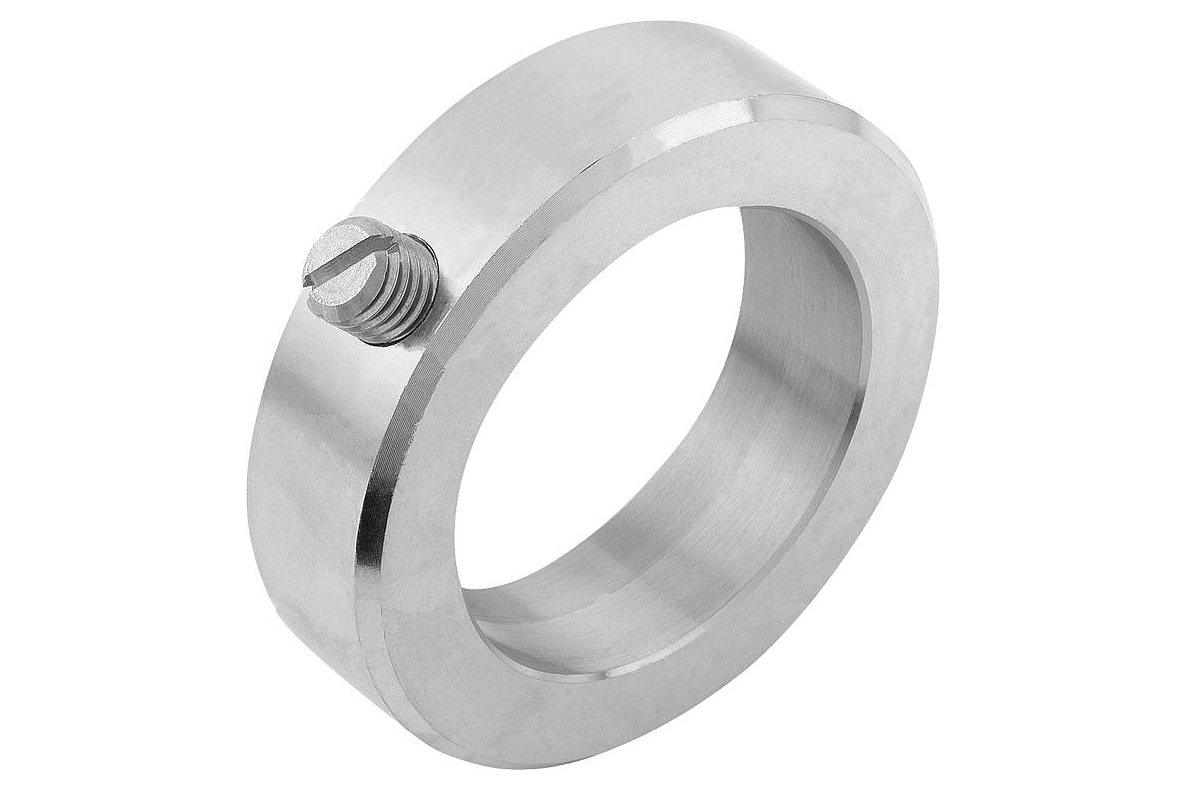

Кольцо DIN 705
DIN 705 оговаривает выпуск установочных колец, предназначенных для фиксации деталей на валах и предотвращения их сдвига в осевой плоскости. Выпускаются кольца для валов диаметрами от 2 мм до 200 мм. Ширина кольца колеблется от 3,5 до 32 мм и целиком зависит от диаметра кольца.
Для фиксации на валу в кольцах DIN 705 имеются резьбовые отверстия, в которые вкручивают установочные винты (гужоны). Установочные винты изготовлены из стали высокого класса прочности и имеют острое окончание, которым вминаются в поверхность вала, тем самым, не давая кольцу ни сместиться, ни провернуться. В гужоне для затяжки имеется либо шлиц, либо шестигранное углубление.
По конструкции выпускаемые кольца DIN 705 делятся на три вида:
форма А – до диаметра 70 мм имеет один установочный винт, а начиная с 70 мм, для более надежного крепления, кольцо имеет два установочных винта расположенные по отношению друг другу с углом в 135?;
форма В – изготавливают для валов диаметром до 150 мм, кольца имеют отверстие без резьбы, предназначенное для конического или насеченного штифта, другие размеры полностью совпадают с формой А;
форма С – диаметром до 70 мм имеют одно резьбовое отверстие, от 70 мм имеют два отверстия под винт и дополнительное глухое отверстие, предназначенное для сверления под штифт.
Кольца изготавливаются из стали 9 SMnPb 28 или другой аналогичной стали на усмотрение производителя. Для защиты от коррозии на них наносят защитное гальваническое покрытие.
При изготовлении резьбовых отверстий в изделиях DIN 705 нарезается только метрическая резьба.
Применят, данные метизы в машиностроении, приборостроении для основного либо дополнительного крепления деталей на валах. Использование данных колец облегчает сборку-разборку узлов механизмов и агрегатов, а также упрощает изготовление самих валов, в которых не нужно делать дополнительные проточки, ступени и резьбы для фиксирующих элементов типа стопорные кольца и шлицевые гайки.
Для узлов с большими осевыми нагрузками рекомендуется использовать кольца формы С, так как для установки штифта засверливается вал, а не просто зажимаются винты как в исполнении А.
