Стопорные с внутренними зубами ГОСТ 8530
| Шайба DIN 5406 MB 0 (d10) / ГОСТ 8530 (100) | 100 шт. | уточняйте у менеджера |
| Шайба DIN 5406 MB 1 (d12) / ГОСТ 8530 (100) | 100 шт. | уточняйте у менеджера |
| Шайба DIN 5406 MB 2 (d15) / ГОСТ 8530 (100) | 100 шт. | уточняйте у менеджера |
| Шайба DIN 5406 MB 3 (d17) / ГОСТ 8530 (100) | 100 шт. | уточняйте у менеджера |
| Шайба DIN 5406 MB 4 (d20) / ГОСТ 8530 (50) | 50 шт. | уточняйте у менеджера |
| Шайба DIN 5406 MB 5 (d25) / ГОСТ 8530 (50) | 50 шт. | уточняйте у менеджера |
| Шайба DIN 5406 MB 6 (d30) / ГОСТ 8530 (50) | 50 шт. | уточняйте у менеджера |
| Шайба DIN 5406 MB 7 (d35) / ГОСТ 8530 (25) | 25 шт. | уточняйте у менеджера |
| Шайба DIN 5406 MB 8 (d40) / ГОСТ 8530 (25) | 25 шт. | уточняйте у менеджера |
| Шайба DIN 5406 MB 9 (d45) / ГОСТ 8530 (10) | 10 шт. | уточняйте у менеджера |
| Шайба DIN 5406 MB 10 (d50) / ГОСТ 8530 (10) | 10 шт. | уточняйте у менеджера |
| Шайба DIN 5406 MB 11 (d55) / ГОСТ 8530 (10) | 10 шт. | уточняйте у менеджера |
| Шайба DIN 5406 MB 12 (d60) / ГОСТ 8530 (10) | 10 шт. | уточняйте у менеджера |
| Шайба DIN 5406 MB 13 (d65) / ГОСТ 8530 (10) | 10 шт. | уточняйте у менеджера |
| Шайба DIN 5406 MB 14 (d70) / ГОСТ 8530 (10) | 10 шт. | уточняйте у менеджера |
| Шайба DIN 5406 MB 15 (d75) / ГОСТ 8530 (10) | 10 шт. | уточняйте у менеджера |
| Шайба DIN 5406 MB 16 (d80) / ГОСТ 8530 (10) | 10 шт. | уточняйте у менеджера |
| Шайба DIN 5406 MB 17 (d85) / ГОСТ 8530 (5) | 5 шт. | уточняйте у менеджера |
| Шайба DIN 5406 MB 18 (d90) / ГОСТ 8530 (5) | 5 шт. | уточняйте у менеджера |
| Шайба DIN 5406 MB 19 (d95) / ГОСТ 8530 (5) | 5 шт. | уточняйте у менеджера |
| Шайба DIN 5406 MB 20 (d100) / ГОСТ 8530 (5) | 5 шт. | уточняйте у менеджера |
| Шайба DIN 5406 MB 21 (d105) / ГОСТ 8530 (1) | 1 шт. | уточняйте у менеджера |
| Шайба DIN 5406 MB 22 (d110) / ГОСТ 8530 (1) | 1 шт. | уточняйте у менеджера |
| Шайба DIN 5406 MB 23 (d115) / ГОСТ 8530 (1) | 1 шт. | уточняйте у менеджера |
| Шайба DIN 5406 MB 24 (d120) / ГОСТ 8530 (1) | 1 шт. | уточняйте у менеджера |
| Шайба DIN 5406 MB 25 (d125) / ГОСТ 8530 (1) | 1 шт. | уточняйте у менеджера |
| Шайба DIN 5406 MB 26 (d130) / ГОСТ 8530 (1) | 1 шт. | уточняйте у менеджера |
| Шайба DIN 5406 MB 27 (d135) / ГОСТ 8530 (1) | 1 шт. | уточняйте у менеджера |
| Шайба DIN 5406 MB 28 (d140) / ГОСТ 8530 (1) | 1 шт. | уточняйте у менеджера |
| Шайба DIN 5406 MB 29 (d145) / ГОСТ 8530 (1) | 1 шт. | уточняйте у менеджера |
| Шайба DIN 5406 MB 30 (d150) / ГОСТ 8530 (1) | 1 шт. | уточняйте у менеджера |
| Шайба DIN 5406 MB 31 (d155) / ГОСТ 8530 (1) | 1 шт. | уточняйте у менеджера |
| Шайба DIN 5406 MB 32 (d160) / ГОСТ 8530 (1) | 1 шт. | уточняйте у менеджера |
| Шайба DIN 5406 MB 33 (d165) / ГОСТ 8530 (1) | 1 шт. | уточняйте у менеджера |
| Шайба DIN 5406 MB 34 (d170) / ГОСТ 8530 (1) | 1 шт. | уточняйте у менеджера |
| Шайба DIN 5406 MB 36 (d180) / ГОСТ 8530 (1) | 1 шт. | уточняйте у менеджера |
| Шайба DIN 5406 MB 38 (d190) / ГОСТ 8530 (1) | 1 шт. | уточняйте у менеджера |
| Шайба DIN 5406 MB 40 (d200) / ГОСТ 8530 (1) | 1 шт. | уточняйте у менеджера |
Количество, внешний вид и характеристики могут отличаться от опубликованной информации на сайте.
Сайт не является интернет-магазином, вся информация на сайте предоставлена в ознакомительных целях.
При отсутствии нужного вам размера или вида крепежа уточняйте менеджера по телефону, на сайте может быть не полный перечень размеров и видов крепежа.
Предназначение детали
Выпускается стопорная многолапчатая шайба для надежного закрепления деталей на валах, с помощью втулок с прорезью разного вида (точеных или закрепительных). Используется данный метиз при полной закрутке круглой гайки. За счет загибания наружного лепестка зубчатой формы в соответствующий гаечный шлиц обеспечивается фиксация.
Корончатая шайба размещается между шлицевой гайкой и той деталью, которая устанавливается на вал. Один лепесток загибают в паз непосредственно на валу – это предупреждает поворачивание шайбы, другой – в гаечный паз.
Конструктивные особенности изделий
Различают несколько видов корончатой шайбы, в зависимости от выпускаемой конструкции:
- С прорезанными прямыми лепестками внутри – МВ, МВL.
- С прорезанными и загнутыми наружу лепестками – АМВ.
- С прорезанными и загнутыми внутрь лепестками – ВМВ.
Также выпускаются стопорные шайбы с внутренними зубьями. Детали данного типа представляют собой кольцо, в котором с внутренней стороны нарезаются зубья. Их применяют для крепежа деталей, которые подвергаются вибрационной нагрузке при работе разных аппаратов.
Зубчатые изделия изготавливаются из стали. Но существуют некоторые исключительные случаи, когда я изготовления данного вида крепежной детали применяется латунь. Стальные метизы могут быть дополнительно обработаны, например, фосфатированным или гальванически оцинкованным покрытием.

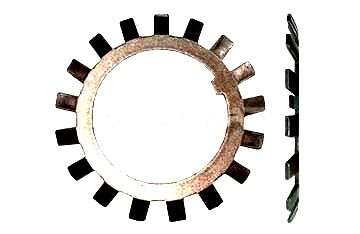

Корончатые шайбы DIN 5406
Данный стандарт установлен для метизов, прямым предназначением которых является стопорение шлицевой гайки с резьбой определенного диаметра (в пределах 10–300 мм).
Для изготовления крепежных элементов применяется углеродистая сталь. Защитное покрытие может отсутствовать. Выпускаются изделия одного типа, с прямыми внутренними лепестками – МВ. Преимуществом данных метизов является большое количество зубьев. Это позволяет увеличивать срок службы детали, поскольку при поломке одного лепестка необходимое прижимное усилие обеспечивается оставшимися элементами.
